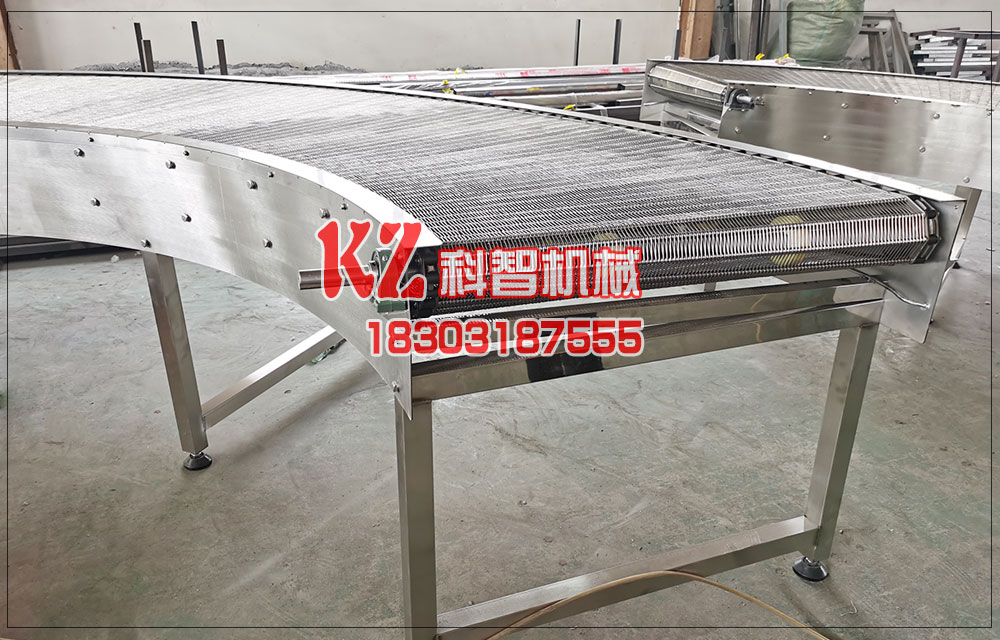

混沌生产线螺旋网带式转弯机

混沌生产线螺旋网带式转弯机

混沌生产线螺旋网带式转弯机液压系统设计是步进式环形输送线液压控制系统及结构的设计，是通过液压缸的控制与动力传动实现网带输送机输送线的频进式输送。使用一个液压 缸的话是无法同时实现对输送线的步进式的控制和对输送线的动力的传输，要选择两个或者两个以上的液压缸来实现所求的功能，又要考虑到结构 简单，方便以后的检测和 修理，选择两个液压缸来实现系统的不同功能。

根据结论选出两个液压缸，两个液压缸实现的功能有所不同，对两液压缸的要求也是有所不同的。一个液压缸进行水平的运动，主要作用是在一定的条件下带动输送 带规定距离的移动，是系统主要运转动力装置，还要带另一个液压缸径来移动。液压缸将缸体固定在地面上 ，活塞杆移动就不能实现带动插销缸进行移动或能够实现这功能 但是机械结构复杂检修的时候不方便。如果缸体能够移动的话。在缸体上加凸台插销缸就能够固定在水平运动液压缸上，水平液压缸也能够带动插销缸运转，这样的方式结构 简单加工方便。实现这样的功能液压缸须是活塞杆固定这样才能使液压缸缸体实现 移动。

要实现该液压缸的运动要求，须保证该液压缸的缸体足够的长，能够实现运转所需 要的距离。这种的设计是液压缸缸体移动，同时根据要求水平运动液压缸是不断的进行往复运动的，将进油孔放在缸体上会频繁的运动而导致出油口处漏油现象。将进出油口 放在能够固定不动的地方 ，这样原因将液压缸体进油的方式由缸体上进油改为活塞杆的两端进油。转弯网带输送机按照液压缸能够带动80KN的载荷，须要选择合适的液压泵 来进行实现足够的推力，根据查阅一定的资料，只有柱塞泵才能完成这样大的供油压力 ，是水平运动液压缸能有足够的载荷。所选择的插销缸主要作用是就是用来控制水平运动液压缸什么时候带动输送线运动。插销缸就是水平运动的液压油缸和金属传送带之间的联系。

当液压系统需要转弯机网带输送线向前移动的时候，插销缸开始工作，插 销缸的活塞杆上移知道活塞杆的头部与转弯网带输送线的输送带接触，活塞杆的头部和金属传送带的下部进行适当的结合 就能够让系统带动传送带运动，实现系统规定的运 动。因为插销缸只需要牢牢的顶住输送带即可，不需要太大的力，选择这样的液压缸并没有太大的速度和压力的要求 ，只要液压缸的头部能够和传送带紧密的结合，只 要能有足够的距离和适当的力就可以了。

由于插销缸带动输送机传送带移动的时间受到了应力，选择合适的活塞杆的材料来保证液压杆的强度和刚度。在通过两液压缸的合理组合，通过各种液压元件控 制压 缸进出油的时间、进出的油量等功能，使得两液压缸的功能协调的配合，实现所需要的功能，达到所预定的设计目标。
